PCDN服务器汇聚方案

1. 服务器拨号

1.1 服务器拨号（单业务网卡）

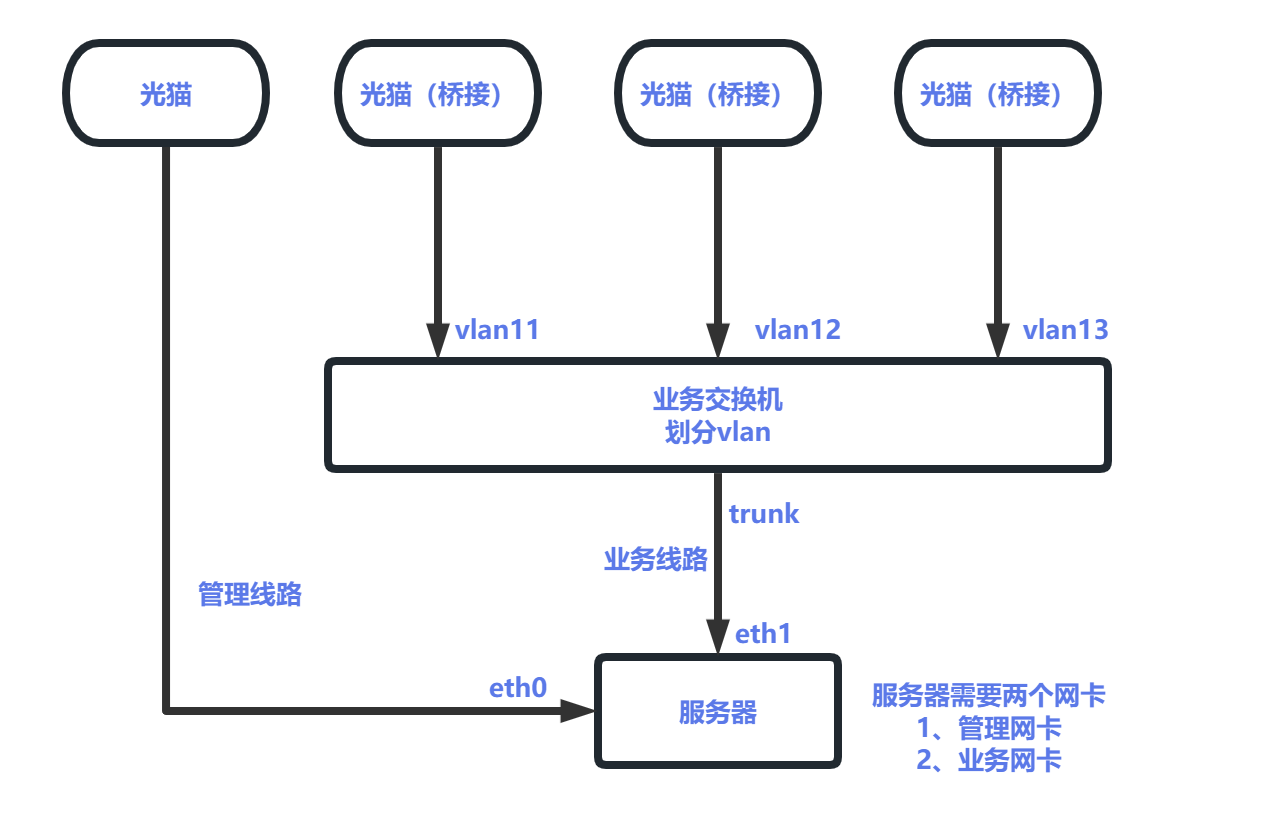

1.1.1 网络拓扑

1.2 服务器拨号（多业务网卡）

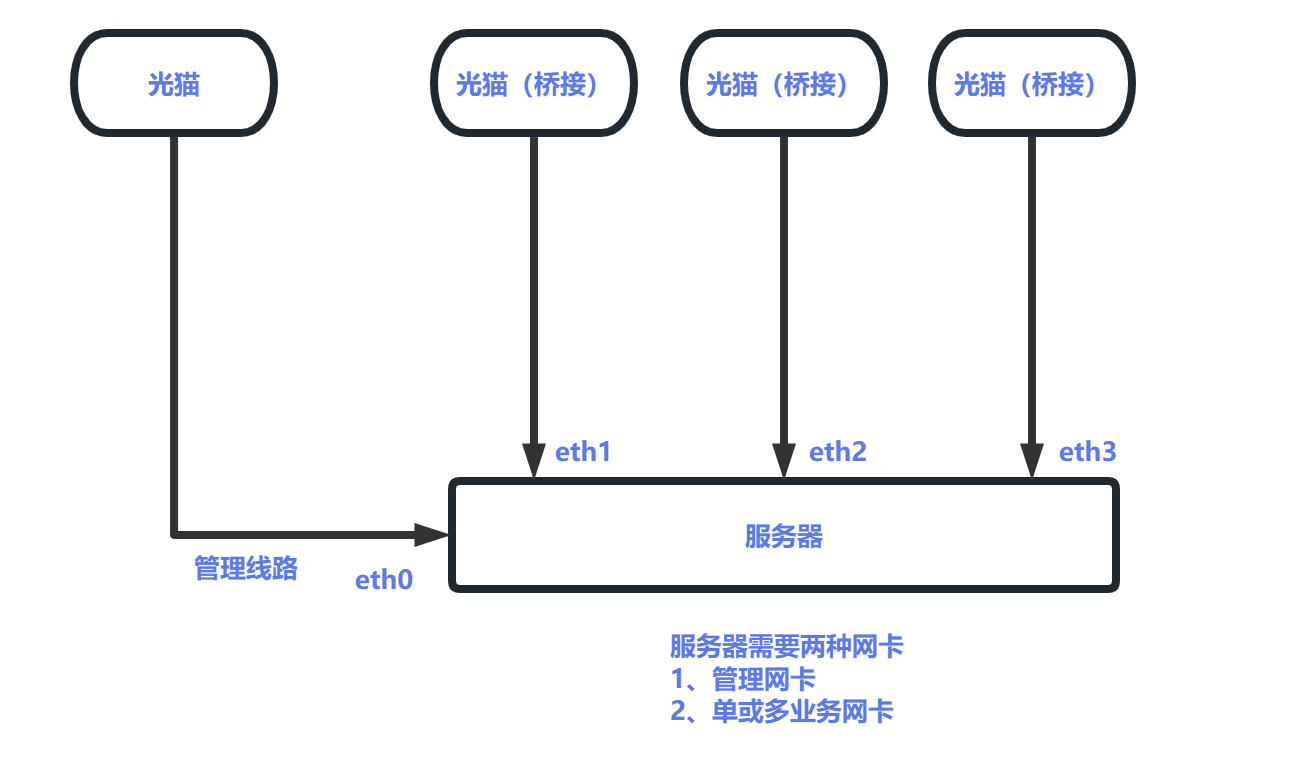

1.2.1 网络拓扑

1.3 服务器汇聚说明

1.3.1 管理线路需要能上网，运营商不限

1.3.2 光猫接交换机端口需要划分vlan，建议 vlan id 从 101 开始，服务器接交换机端口要设置为trunk口

2.专线汇聚

2.1 专线汇聚（单业务网卡）

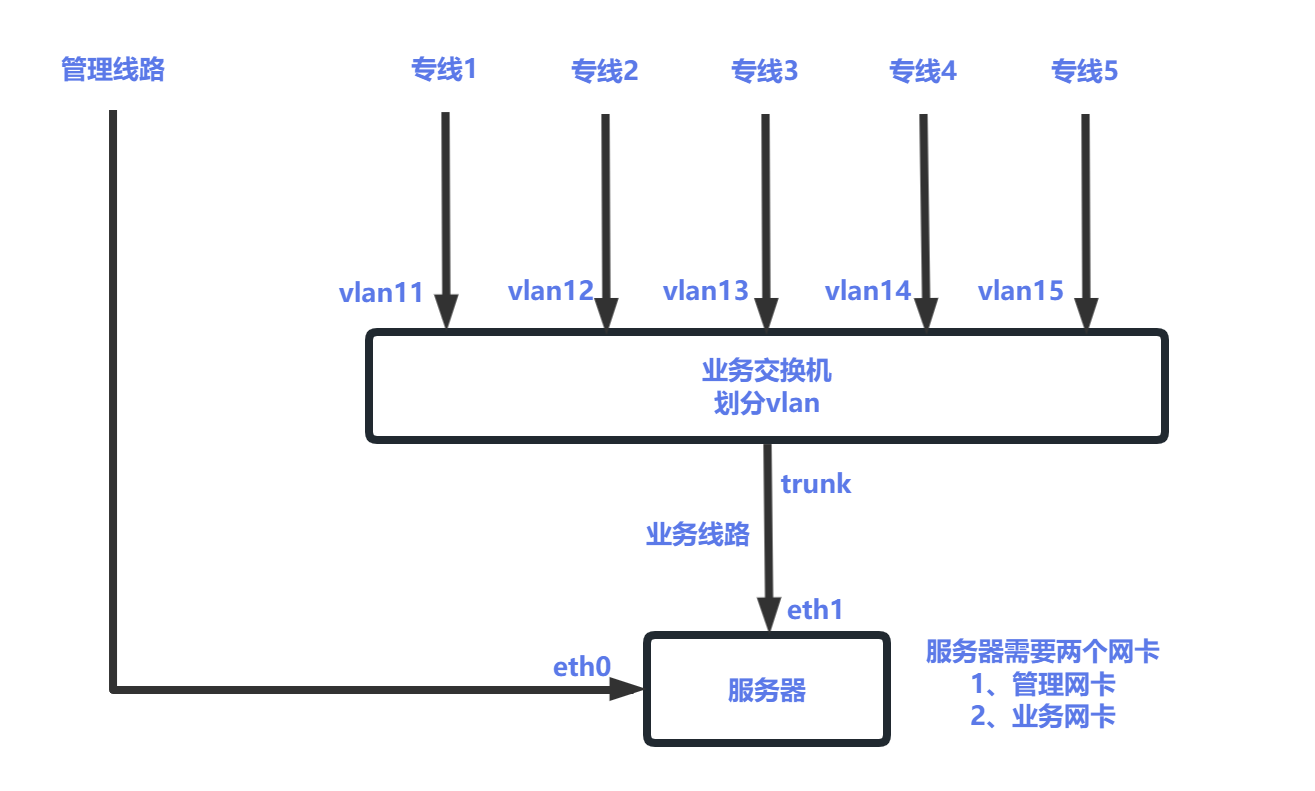

2.1.1 网络拓扑

2.2 专线汇聚（多业务网卡）

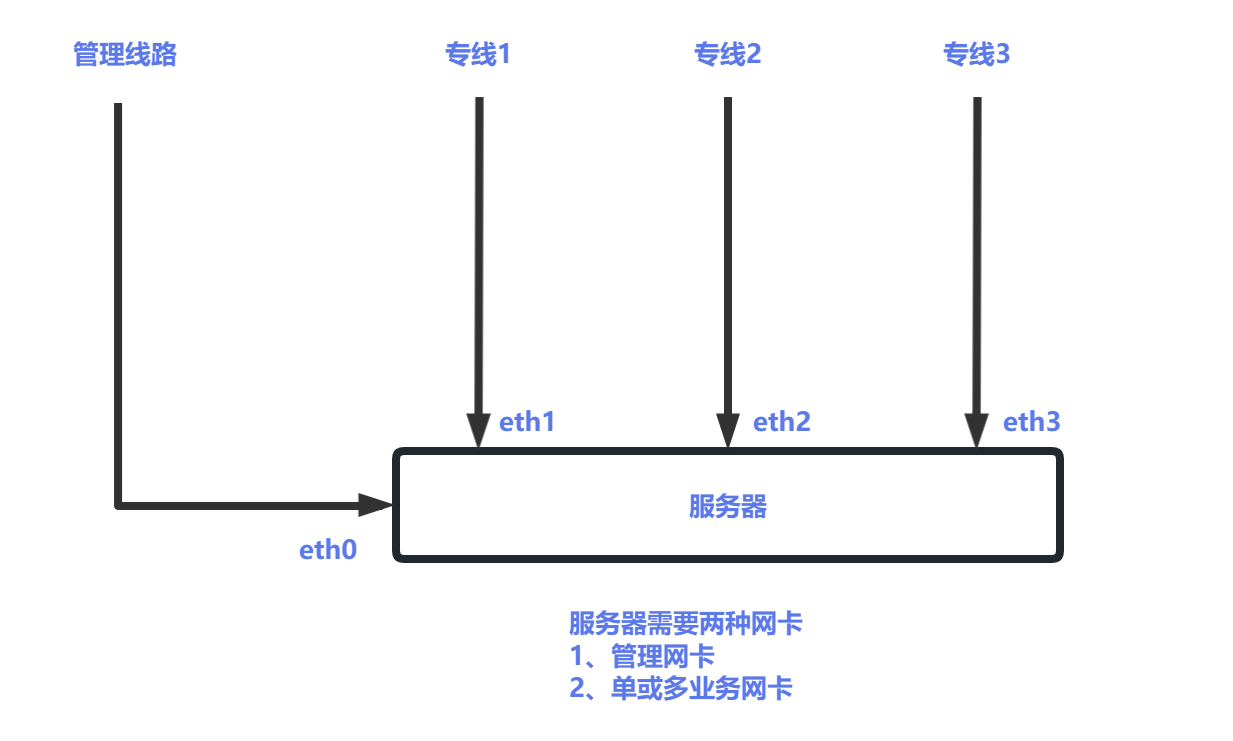

2.2.1 网络拓扑

2.3 专线汇聚说明

1.3.1 管理线路需要能上网，运营商不限

1.3.2 专线接交换机端口需要划分vlan，服务器接交换机端口要设置为trunk口

3.交换机设置命令

3.1 设置vlan

以华为交换机演示:
system-view // 进入交换机的全局配置模式
interface GigabitEthernet 1/0/1 // 进入接口配置模式
port link-type access  // 将端口设置为访问模式
port default vlan 11  // 指定 VLAN ID 为 11
save  // 保存配置
quit  // 退出接口配置模式和全局配置模式

3.2 设置交换机端口为truck

以华为交换机演示:
system-view  // 进入交换机的全局配置模式
interface GigabitEthernet 1/0/2  // 进入接口配置模式
port link-type trunk  // 将端口设置为 Trunk 模式
port trunk allow-pass vlan all  // 允许通过所有的 VLAN
save  // 保存配置
quit  // 退出接口配置模式和全局配置模式
